A
rádiót a középkonzolból az alábbi eszközzel lehet például
kiszedni. 4db kell belőle.
A
rádió kiszedése után láthatóvá
válik a rádiót tartó keret, amiben láthatóak a csatlakozók és középen
az az M10 -es csavar, ami a keretet rögzíti. Ez van amikor kegyetlenül
meg van húzva és nem lehet kiszedni, csak ha a csavar fejét lefúrjuk.
A
rádiót, a helyén tartó lemezkéket egy T-15 TORX BIT fejjel
lehet leszerelni. A két felső lemezkét azért kell leszedni, mert csak
így jön le a rádió műanyag előlapja, ami a gombokat is tartalmazza.

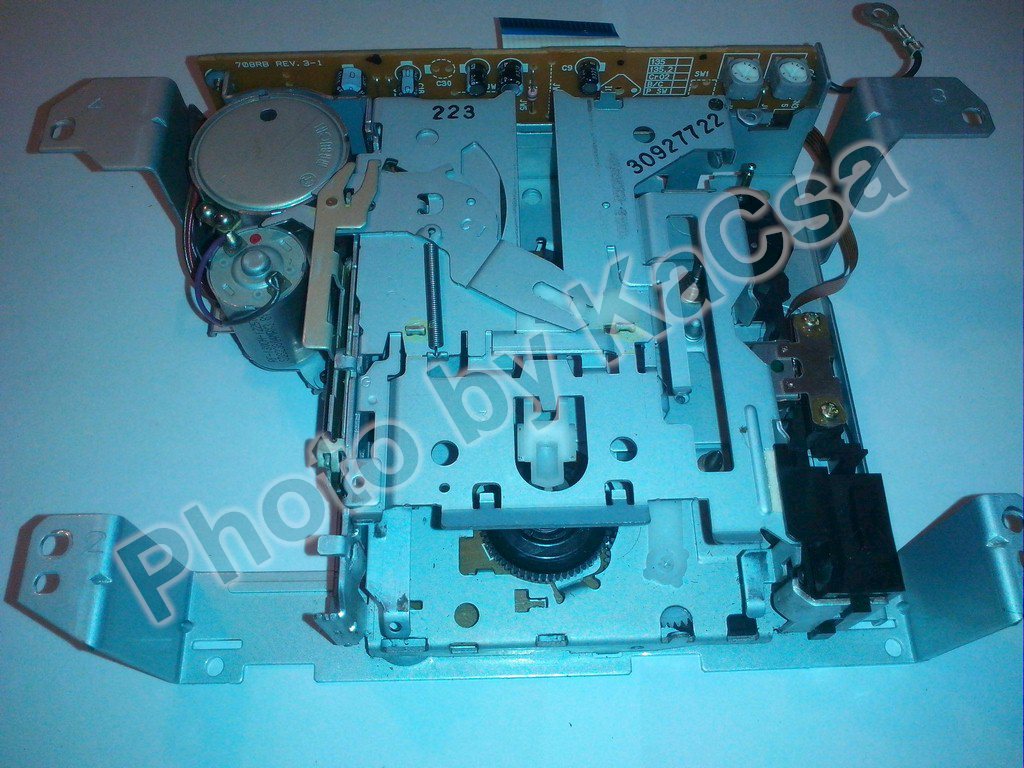

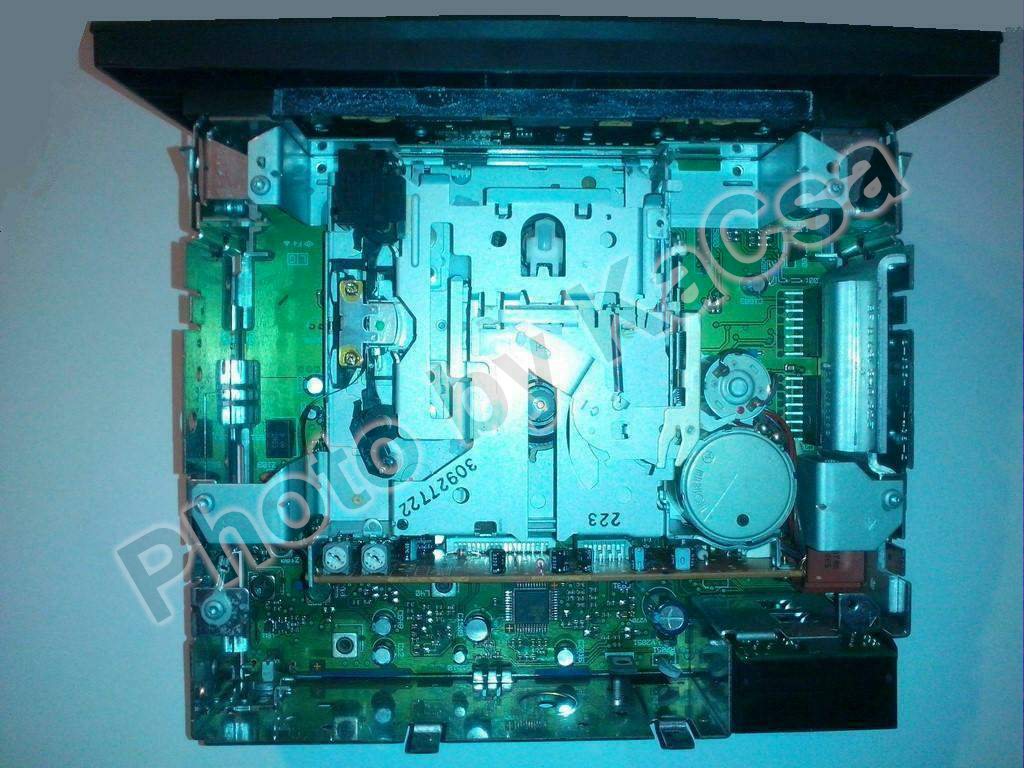

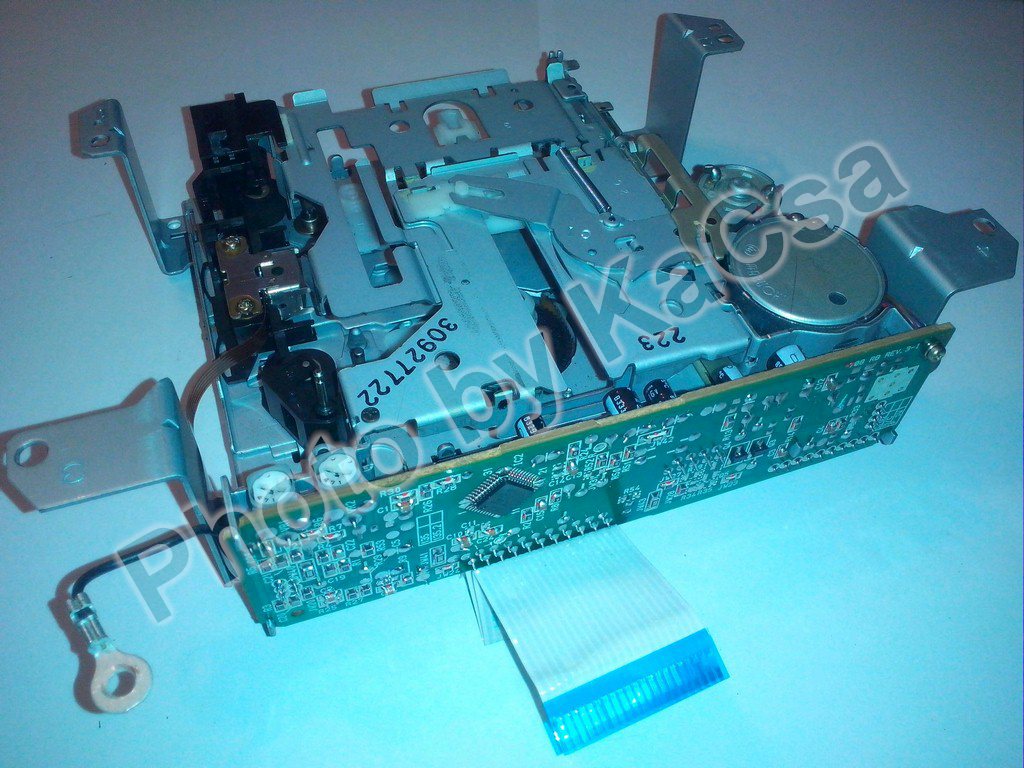

Egy
T-8 -as TORX
BIT fejjel tudjuk szétszedni a mechanikát.

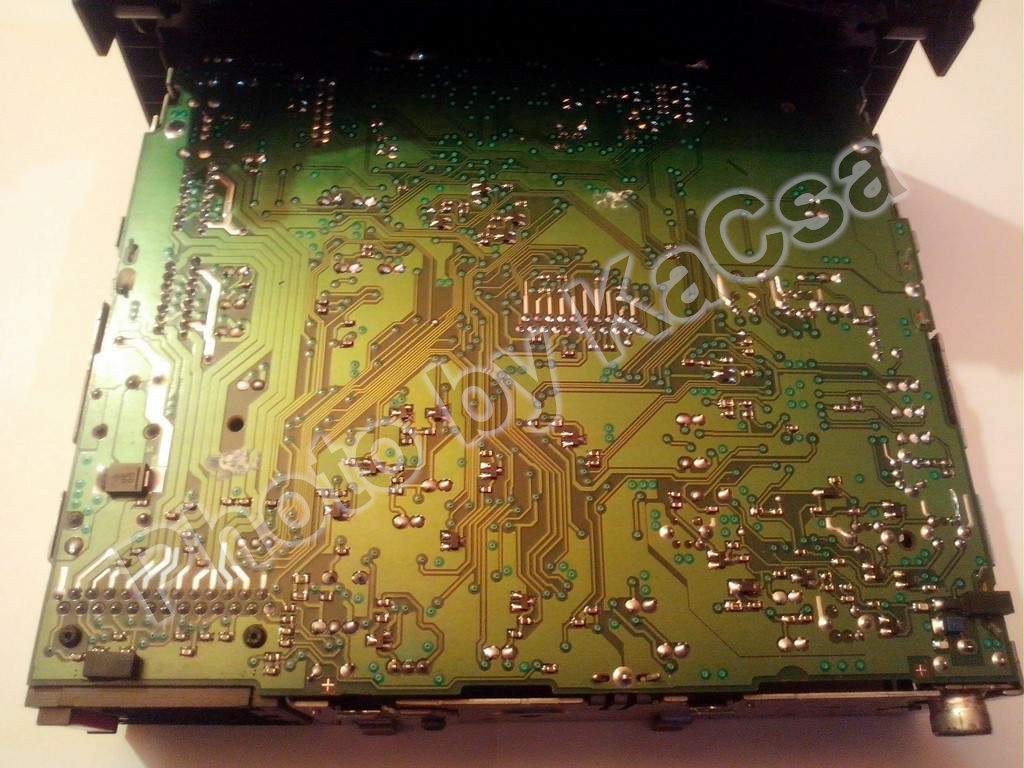

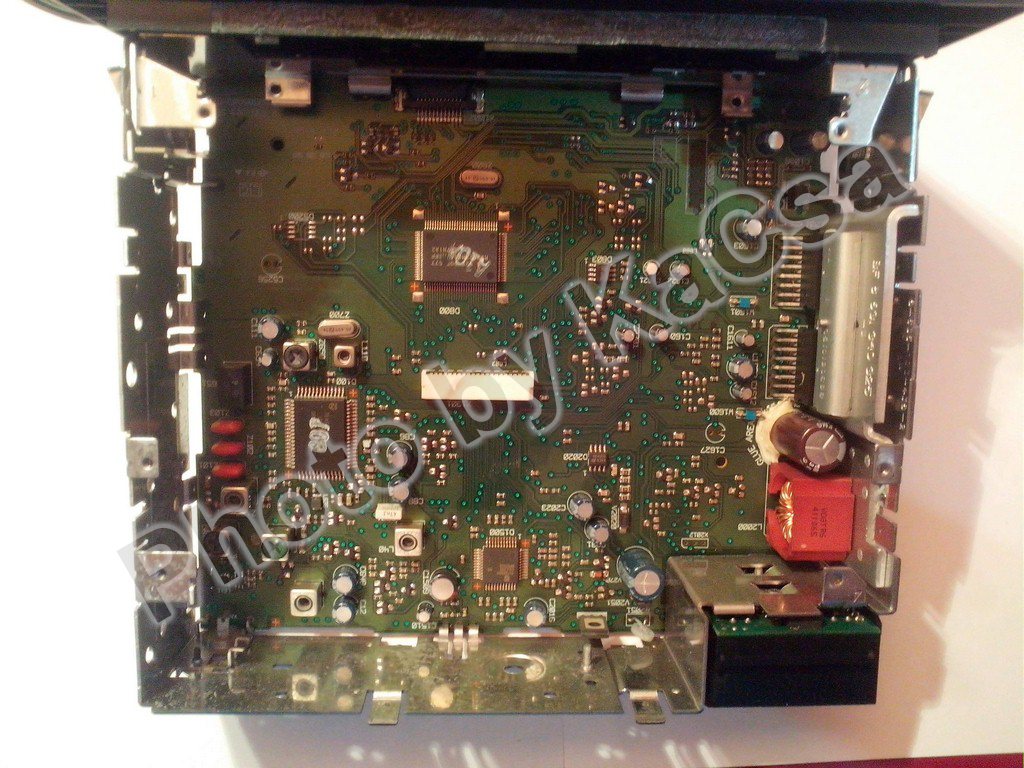

A
panelen D800
-al van jelölve a PROCESSZOR.
Ez
magának a RÁDIÓ -nak az áramköre és az IC-je.

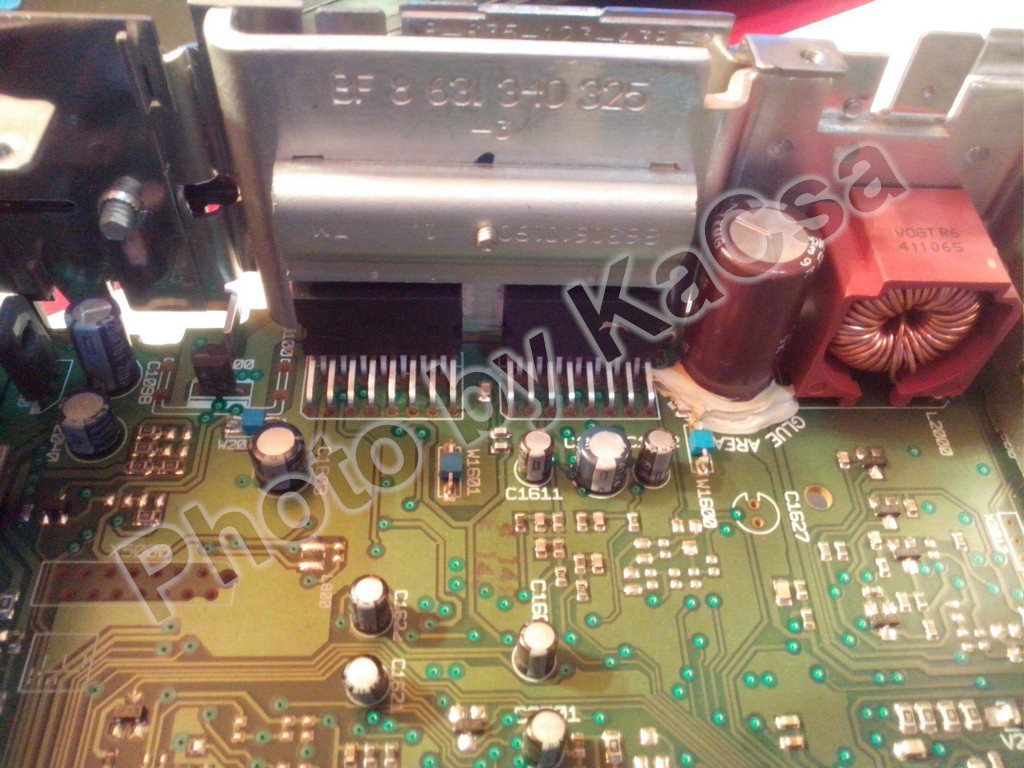

Ez
a két egymás mellett lévő hűtöbordára szerelt IC a végfok.

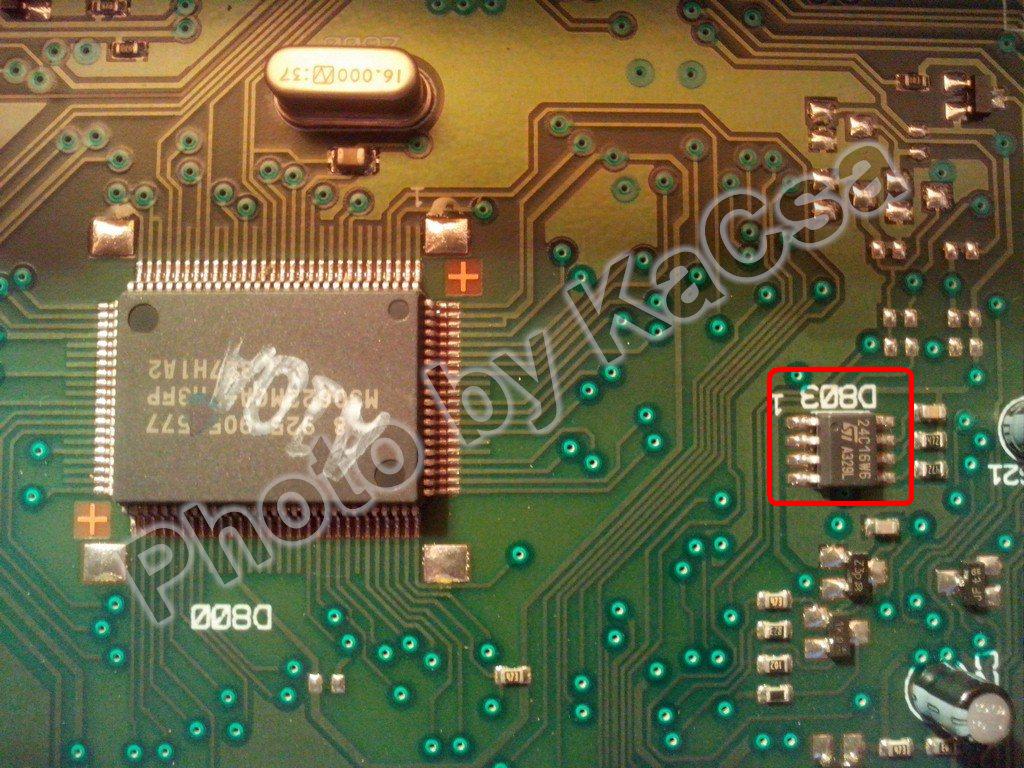

Ez
a pirossal bekeretezett D803
-as jelü 24C16
-os EEPROM tartalmazza a rádió működéséhez a programot és a CODE -ot is. A CODE
az EEPROM -ban a XXh és a YYh hexa címen van tárolva. XXh és YYh
értékét érthető okok miatt most nem szeretném leírni. Persze nem egy az
egyben kiolvassuk az EEPROM -ot és kész, egy kicsi ravaszság azért van
még ezután is. Na de hagyjuk!

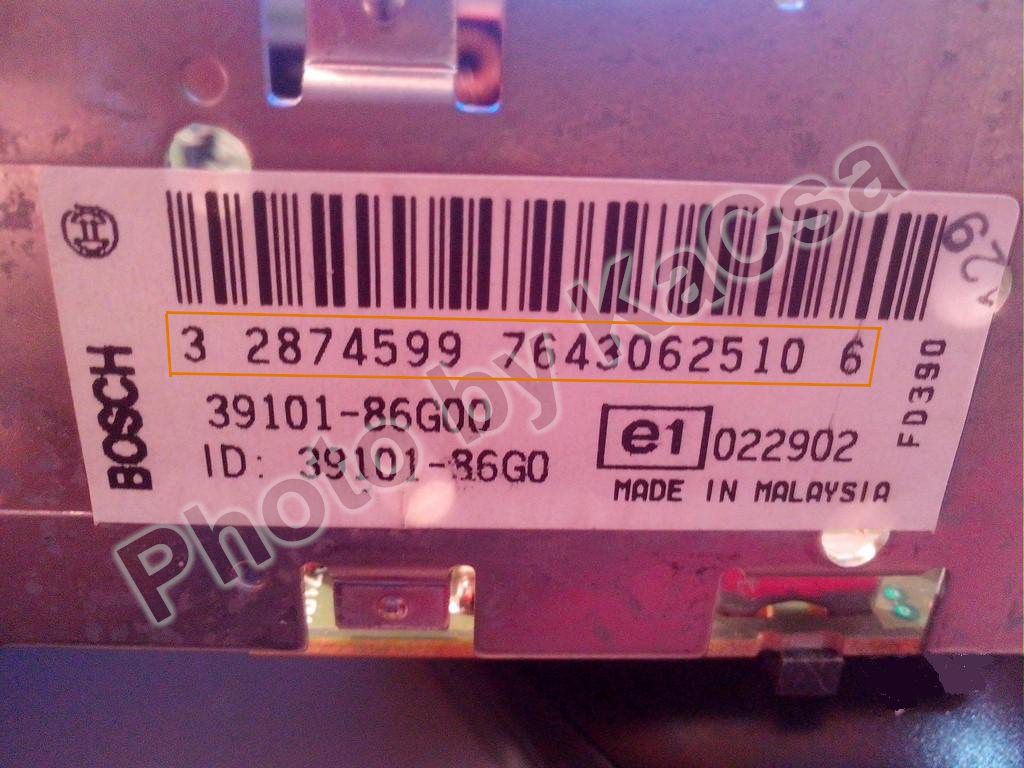

A
gyári számból mindaddig meg lehet tudni a CODE -ot, ameddig
valaki át nem írja az EEPROM tartalmát, mert azután csak egy EEPROM
olvasó segítségével lehet megfejteni a titkot.
